Parametry produktu

Przedmiot	Specyfikacja
Budowa	Odlewanie ciśnieniowe, odlewanie piaskowe, płyta obrabiana CNC
Tworzywo	Matryca A380-Odlew, płyta 6061-T6, odlew piaskowy A356-T6
Standardy ramowe	NEMA, IEC
Ocena IP	IP44 – IP66
MOQ	10 szt

opis

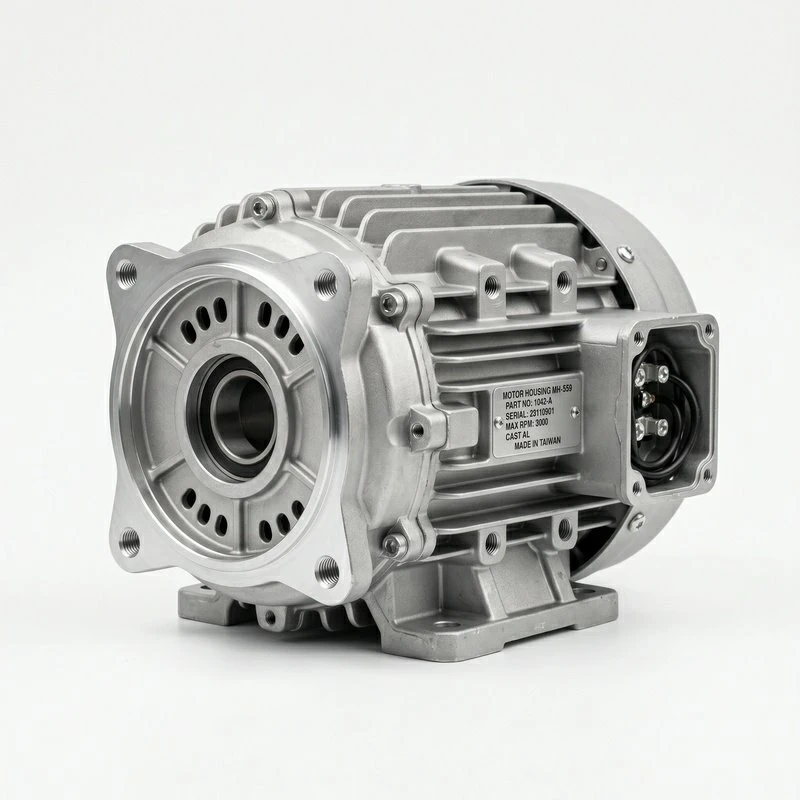

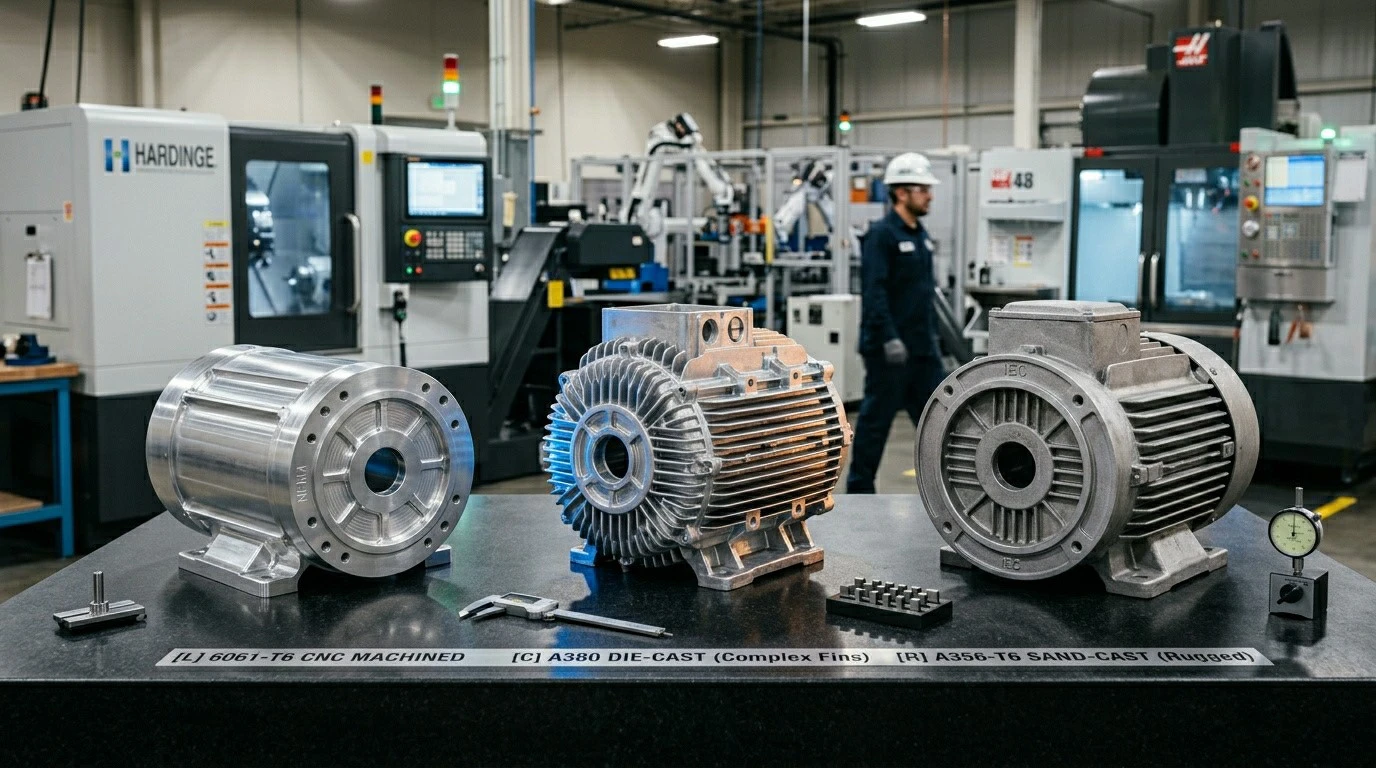

Aluminiowe obudowy silników chronią uzwojenia silnika i rozpraszają ciepło generowane podczas pracy. Od małych silników o małej mocy po duże napędy przemysłowe – obudowa musi zapewniać ochronę mechaniczną, odprowadzanie ciepła i masę -, a cele te nie zawsze zmierzają w tym samym kierunku. Odlew aluminiowy A380-odlewany ciśnieniowo z aluminium skutecznie wypełnia złożone geometrie przy dużej objętości, - dobra płynność, cienkie ścianki,-ekonomiczne. 6061-maszyny do obróbki płyt T6, dokładnie o doskonałym stosunku wytrzymałości-do-masy. A356-Odlew piaskowy T6 jest lepiej odporny na korozję, co ma znaczenie w przypadku silników do zastosowań zewnętrznych i morskich. Otwory stojana, pasowania rejestrów i wzorce montażu są zgodne ze standardami ramowymi NEMA lub IEC – zwykle ważna jest wymienność z silnikami standardowymi. Stopień ochrony od IP44 do IP66 określa stopień ochrony przed kurzem i wodą, jaki zapewnia obudowa.

Krótki przewodnik po stopniu ochrony IP

IP44: ochrona przed ciałami stałymi o średnicy powyżej 1 mm i strumieniem wody z dowolnego kierunku. IP54: ochrona przed kurzem-i bryzgami wody z dowolnego kierunku. IP66:-kurzoszczelny i chroniony przed silnymi strumieniami wody. Większość silników przemysłowych ma stopień ochrony IP44–IP55. Silniki-do mycia i przeznaczone do użytku na zewnątrz zwykle wymagają stopnia ochrony IP66.

Często zadawane pytania

P1: MOQ?

A1: 10 sztuk.

P2: Metody budowy?

A2: Odlewanie ciśnieniowe dla dużych objętości. Odlew piaskowy dla dużych rozmiarów. Obrobiona maszynowo płyta zapewniająca precyzję i mniejsze objętości.

P3: Standardy ramowe?

A3: Dostępne są standardowe ramy NEMA i IEC. Obsługiwane niestandardowe projekty ramek.

P4: Oceny IP?

A4: IP44 do IP66 w zależności od typu obudowy i zastosowania.

P5: Niestandardowe przedłużenia wału?

Odpowiedź 5: Tak. Rowki wpustowe, płaskie, wielowypustowe, niestandardowe kołnierze - standardowe operacje dodatkowe.

Jakość nie podlega-negocjacjom w produkcji precyzyjnej. Każdy element poddawany jest rygorystycznej kontroli na każdym etapie produkcji.

ISO 9001:2015- System zarządzania jakością obejmujący projektowanie i produkcję
API 6D/API 600- Projektowanie i testowanie zgodności komponentów zaworów i kołnierzy
Próba ciśnienia hydrostatycznego- Każde ciśnienie w korpusie zaworu-testowane pod kątem 1,5-krotności ciśnienia znamionowego
MPI/LPI- Kontrola cząstek magnetycznych i penetracji cieczy pod kątem integralności spoin
CE/ATEX- Dostępna zgodność z dyrektywą dotyczącą urządzeń ciśnieniowych dla rynku UE
Inspekcja CMM- Pomiar współrzędnościowy w przypadku złożonych geometrii i wąskich tolerancji
Pomiar chropowatości powierzchni- Wykresy Ra, Rz i Rt w każdym raporcie z inspekcji
Identyfikowalność materiałów- Raporty z testów walcowni, zapisy obróbki cieplnej i certyfikaty zgodności dla każdej partii

Od surowca po gotowy produkt, każdy etap jest kontrolowany i dokumentowany:

Tworzenie wzorów- Produkcja modeli drewnianych lub metalowych do odlewania piaskowego/odśrodkowego/masowego
Odlewanie- Odlewanie piaskowe, w formie muszlowej, metodą odśrodkową lub-odlewaniem metodą traconego wosku
Topienie i nalewanie- Kontrolowane topienie w piecu z monitorowaniem składu chemicznego i temperatury
Zestalenie i wytrząsanie- Kontrolowane chłodzenie poprzez demontaż/usunięcie pionu i wytrząsanie rdzenia
Obróbka cieplna- Wyżarzanie, normalizowanie lub obróbka przesycająca zgodnie ze specyfikacją
Obróbka- Obróbka CNC, wiercenie i gwintowanie do ostatecznych wymiarów
Obróbka powierzchniowa- Szlifowanie, spawanie lub powlekanie według potrzeb
Kontrola i testowanie- Kontrola wymiarowa, wizualna, hydrostatyczna lub NDT
Czyszczenie i pakowanie- Usuwanie piasku, odtłuszczanie, zapobieganie rdzy i pakowanie
